NGL爐又稱陽極爐，是結合了傾動爐和回轉式陽極爐的一種雜銅火法精煉爐，其爐底底部需要放置透氣磚，以此保障生產產品的產出率。NGL爐透氣磚及氣體智能控制系統是由底吹透氣元件和氣體控制系統而組成，NGL爐透氣磚是具有測溫功能的彌散式透氣磚芯、套磚、座磚、火泥以及氧化還原磚等部位組成的，氣體控制系統是由帶HMI顯示按鍵操作的現場操作箱、陽極爐底吹氣體控制系統、上位機及控制軟件、透氣磚鎖緊裝置、0-1200° C連續測溫的熱電偶以及安裝附件等等組成。
  

  一、NGL爐工作原理

  NGL爐是將來自轉爐或吹煉爐中的粗銅液進行精煉，允許同時添加部分冷態粗銅塊作原料，主要進行脫硫和脫氧，工作溫度1150-1200°C，脫硫主要采用向銅液中吹入空氣。控制S終點含量小于0.002%；脫氧主要向銅液中吹入液態或氣態碳?xì)浠衔?天然氣、液化石油氣、CO)，控制O終點含量小于0.15%，最終銅液經圓盤澆注機澆注成單個的陽極銅板。國外大多采用傾動爐技術處理廢渣銅，具有環保、安全、自動化程度高等特點。但是沒有微攪拌功能，傳熱差，系統過于復雜，維護難度大。

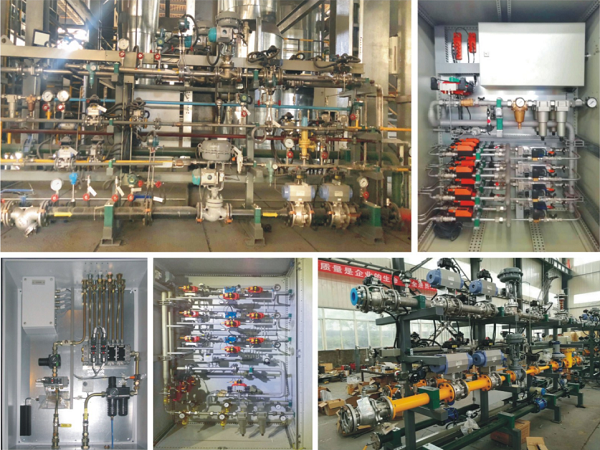

  二、氣體智能控制系統介紹

  氣體智能控制系統具有自動故障、出口壓力補償功能、報警功能等功能，并采用開式壓力、流量雙重調節控制功能。精確的控制和計量，使其能在小流量范圍內有較好的調節性能、反應速度、穩定性、控制能力以及可靠性，被廣泛用于不同介質中，在其間快速切換，大大縮短了冶煉周期和能量。
  NGL爐透氣磚氣體控制系統搭配使用，能取得良好的效果，避免液體飛濺，控制底吹壓力、強度、流量，并根據各階段設置不同的數值調節其它壓力、強度、流量，實現與各種不同冶煉工藝的需求。NGL爐透氣磚及氣體智能控制系統與整體工藝相結合，達到控制智能化、操作人性化，減輕操作人員的工作強度、降低人為操作失誤率，提升工藝、優化產品質量。

  氣體控制系統的特點：

  1、準確的控制：精準控制計量，并在小流量范圍內，仍具有良好的調整特性，可有效節省能源，縮短冶煉時間。
  2、操作方便：多種操作模式、多種控制曲線可選擇。
  3、智能系統設計：具有自動診斷故障、智能報警功能、出口壓力補償功能、開放式壓力、流量雙調節控制功能等，有效確保流量出口壓力穩定及系統安全性。

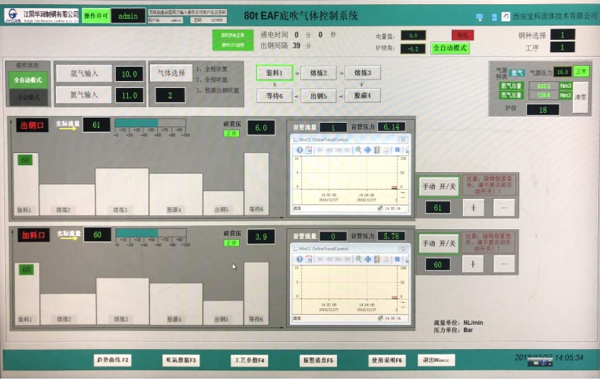

  4、數據分析和存儲：可設定流量、實時監控流量、記錄累積壓力和流量等數據，將實時顯示數據并將歷史數據存儲起來，與上位機實現冶金工藝優化和產品質量分析，既能使精煉鋼的品質得到穩定提升，又能對消耗進行核算。

  5、響應速度快：具有良好的反應速度、穩定性、控制能力以及可靠性。
